ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА

Трубопрокатный инструмент

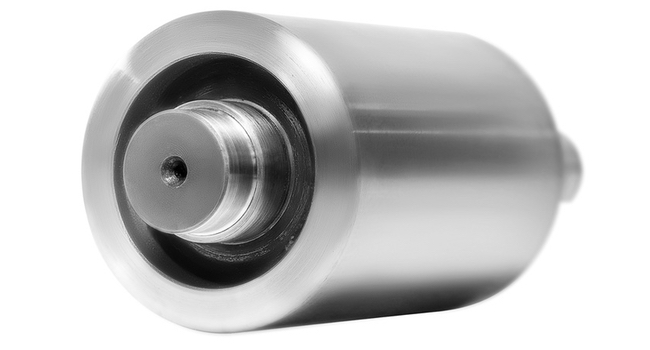

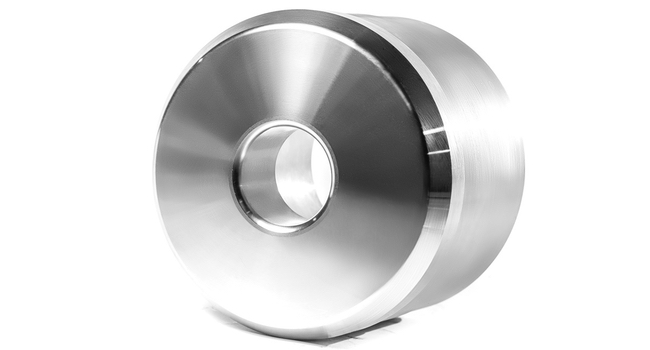

Прессшайба

Применяется в процессе горячего прессования трубы

от Ø170×150мм
до Ø340×150мм

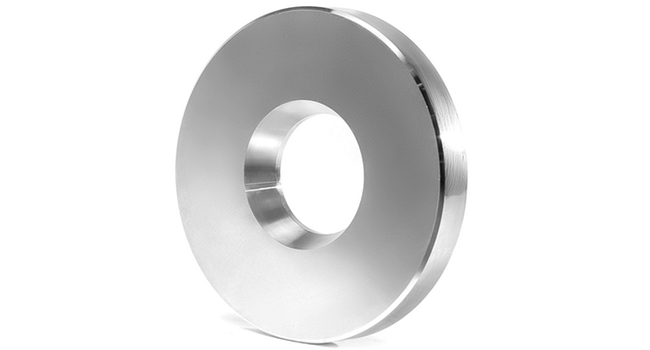

Вставка отрезного кольцa

Применяется в процессе горячего прессования трубы

от Ø120×25 мм
до Ø295×35 мм

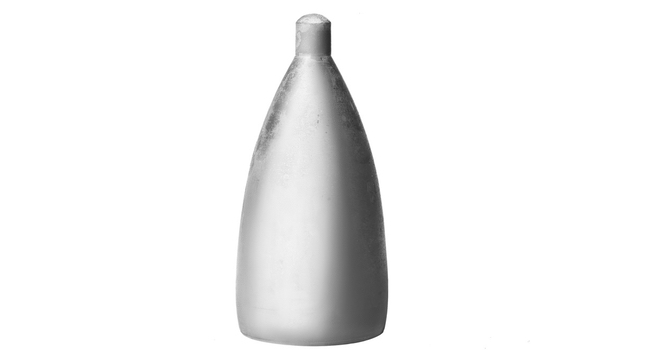

Оправка водоохлаждаемая

Применяется в процессе горячего прошивания трубы

от Ø60×186 мм
до Ø145×290 мм

Обойма матрицы

Применяется в процессе горячего прессования трубы

от Ø320х260 мм
до Ø430х260 мм

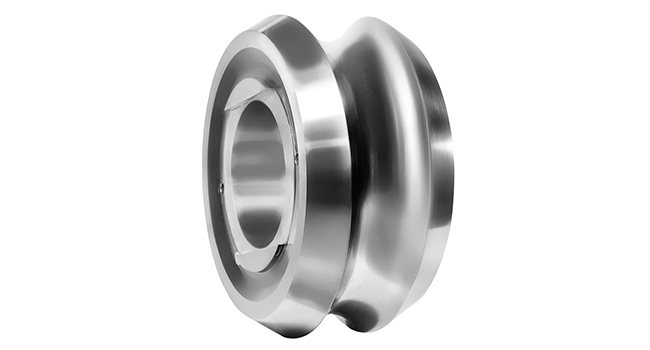

Ролик правильной машины

Применяется для правки труб после прессования

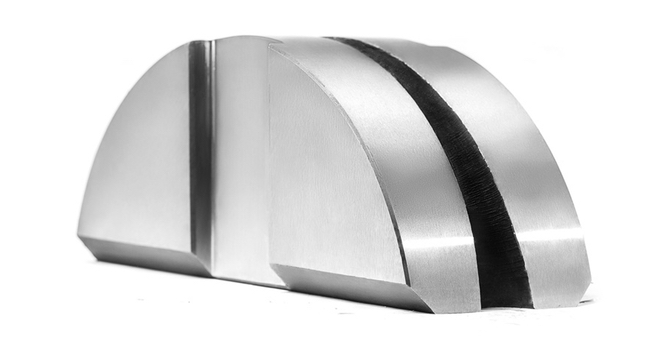

Калибр полудиск ХПТ

Применяется в процессе холодного проката трубы для станов:

ХПТ-32У ХПТ-55 ХПТ-75(90)

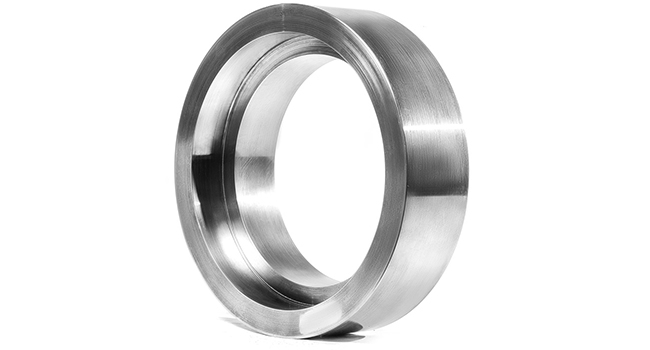

Кольцо отрезное

Применяется в процессе горячего прессования трубы

от Ø163х89 мм
до Ø333×89 мм

Калибр кольцевой ХПТ

Применяется в процессе холодного проката трубы для стана ХПТ-280

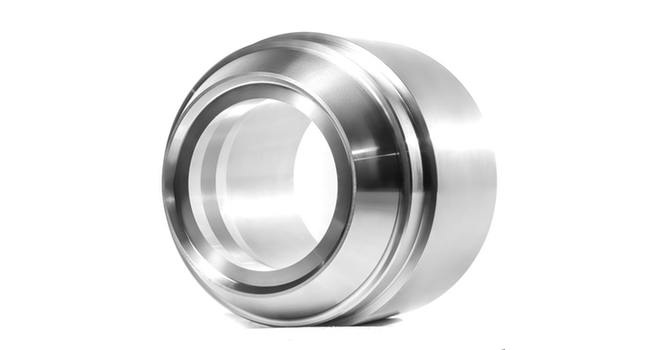

Кольцо матричное

Применяется в процессе горячего прессования трубы

от Ø140×50 мм
до Ø331×50 мм

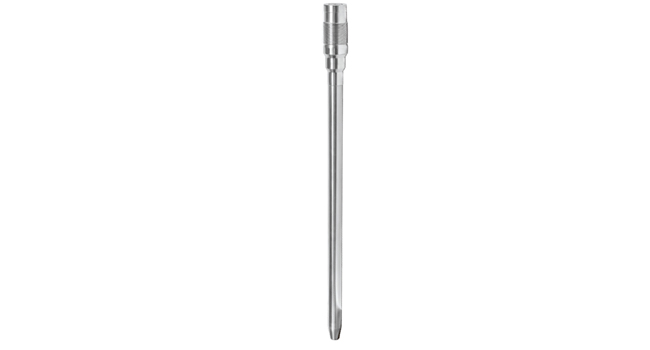

Игла плавающая

Применяется в процессе горячего прессования трубы

от Ø25×1360 мм
до Ø230×1690 мм

Перечень поставляемой продукции

Трубный инструмент для производства горячекатаных труб:

  • оправки для автомата станов (сталь марки 30Х32Н3ФЛ, Х32Н6Л, НИКАРИН);
  • оправки для раскатных станов (сталь 20Х, чугун оправочный);
  • оправки для прошивных станов (сталь марки 20ХН5Л,20ХН4ФА);
  • оправки водоохлаждаемые от Ø60х186 мм до Ø145х290 мм (сталь марки 10ХН4ФТЛ,12ХН3А, 20ХН4ФА);
  • оправки второй прошивки (сталь марки 20ХН5Л);
  • линейки раскатных станов (чугун оправочный);
  • ножи для пресса ломки (верхний, нижний) (сталь марки 60С2ХФА).

Трубный инструмент для производства холоднодеформированных труб:

  • калибры-полудиски для станов ХПТ 32, 32У, 55, 75, 90 (сталь марки 60С2ХФА);
  • кольцевые калибры для станов ХПТ 32, 55 (сталь марки 60С2ХФА, ШХ-15);
  • клинья сегментные для станов ХПТ 32, 55, 75, 90, (сталь марки 30ХГСА);
  • оправки для станов ХПТ 32, 55, 75, 90 (сталь марки 60С2ХФА, 4Х5МФС);
  • ролики и оправки для станов ХПТР от 8-15 до 60-120 (сталь марки 60С2ХФА);
  • валки для станов ХПТ 32, 55, 75, 90 (сталь марки 40ХН).

Инструмент для прессования труб:

  • иглы плавающие, иглы фиксирующие от Ø25х1360 мм до Ø230х1690 мм (сталь марки 4Х5МФС);
  • кольца матричные, кольца отрезные от Ø 140х50 мм до Ø 331х50 мм(сталь марки ДИ23/5Х3В3МФС);
  • экспандера (сталь марки 4Х5МФС);
  • прессшайбы от Ø170х150 мм до Ø340х150 мм (сталь марки 4Х5МФС);
  • обойма матрицы Ø320х260 мм до Ø430х260 мм (сталь марки 4Х5МФС);
  • втулки контейнера (сталь марки 4Х5МФС, 5ХВ2СФ, ДИ-23).

Отливки

Отливки нашего производства используются на металлургических комбинатах, машиностроительных заводах и предприятиях горнодобывающей отрасли, для изготовления различных запчастей и сменного оборудования (от 0,5 до 3000 кг).

ВИД ЛИТЬЯ ДИАМЕТР, мм ВНУТРЕННИЙ ДИАМЕТР, мм ДЛИННА, мм МАССА, кг
Фасонное 100-1000 50-500 100-1500 1-3000
Кокильное 550-990 50-370 200-400 100-1500
Центробежное 300-550 200-450 250-500 50-300

Поковки

При изготовлении поковок свободной ковки применяется линия гидравлического ковочного пресса усилием 800 т и молоты свободной ковки с массой падающих частей 3,15 т / 1,0 т / 0,16 т.
По требованию данные поковки могут быть выполнены с предварительной механической обработкой и выполнением УЗК согласно ГОСТ 24507-80.

Так же одним из основных направлений кузнечно-прессового цеха является предоставление услуг по перекову трубной заготовки из титановых сплавов марок ВТ1-0, ПТ-1М, ПТ-7М, ПТ-3В, ВТ3-0 диаметром 90–270 мм и длинной 1200–3000 мм.

ТИП СЕЧЕНИЯ ДИАМЕТР, мм ВНУТРЕННИЙ ДИАМЕТР, мм ДЛИННА, мм МАССА, кг
Круглый 20-150
160-400
- 30-3000
1000-5000
0,2-3000
Прямоугольный 20-150
160-400
- 30-3000
500-3000
0,2-3000
Диски с отверстиями и без отверстий 60-800 40-200 20-300 1,5-1000
Валы ступенчатые различной конфигурации 50-400
h>10
h>50
25-400 250-5000
D<150
D>150
3,0-2500
Кольца с раскаткой 300-1200 150-700 50-320 20-1000

Металлорежущий инструмент

пр-во: страны ЕС, Япония, Корея

  • токарный инструмент точения;
  • расточной инструмент (расточные головки, виброустойчивые расточные
  • резцы);
  • инструмент отрезной и канавочный;
  • твердосплавные фрезы, фрезы для обработки плоскостей, дисковые фрезы прорезные и отрезные фрезы, торцовые фрезы , инструмент для фрезерования уступов и пазов, отрезка и обработка канавок, фрезы с алмазным покрытием, быстрорежущие фрезы , фрезы с СМП;
  • сверла монолитные, твердосплавные сверла, сверла с износостойким покрытием, ступенчатые фрезы , ружейные сверла , сверла центровочные;
  • резьбонарезные державки, быстросменные инструментальные системы , пластины , специальная оснастка.
